交流試驗中的問題
    1.調壓器的情況
    當接通電源，合上電磁開關，接通調壓器后，調壓器便發出沉重的聲響，這可能是將220V的調壓器錯接到380V的電源上了，若此時電流出現異常讀數，則又可能是調壓器不在零位，并且其輸出側有短路或類似短路的情況，最常見的是接地棒忘記摘除。
    2.電壓表的情況
    (1)電壓表有指示。接通電源后，電壓表馬上就有指示，這說明調壓器不在零位，若電壓表指示甚大，且伴有聲響，則可能馬上嗅出味來。
    (2)電壓表無指示，接通電源后，調節調壓器，電壓表無指示，這可能是由于自耦變壓器碳刷接觸不良，或電壓表回路不通，若變壓器測量線卷(或變壓器輸入線圈)有斷線的地方所致。
    3.升壓過程中出現的情況
    (1)在升壓或持續試驗的過程中，出現限流電阻內部放電，這可能是由于管內沒有水或水不夠所致。有時出現管外表面閃絡，這可能是由于水阻過大、管子短或表面臟污所致。
    (2)在升壓過程中，電壓上升緩慢，而電流卻急劇上升，這可能是由于被試設備存在短路或類似短路的情況所致，也可能是被試設備容量過大或接近于諧振所致。
    (3)若隨著調壓器往上調節，電流下降，電壓基本不變但有下降趨勢，這可能是由于試驗負荷過大、電流容量不夠所致。在這種情況下，可改用大容量電源進行嘗試。否則可能是由于波形畸變的影響所致。

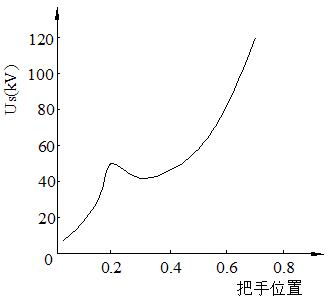

    (4)在升壓過程中，隨著移卷調壓器調節把手的移動，輸出電壓不均勻地上升，而出現一個馬鞍形，即通常所說的“N形曲線”如圖1-1所示，圖中所示為移卷調壓器(12.5kVA)調壓的試驗變壓器(150kV，25kVA)在工頻耐壓試驗過程中的電壓變化曲線(被試品電容為6410pF)。這是由于移卷調壓器的漏抗與負載電容的容抗相匹配而發生串聯諧振造成的，遇到這種情況可采用增大限流電阻或改變回路參數的辦法來解決。
    4.從被試設備方面反映出的情況
    被試設備在耐壓試驗時合格，但是在交流試驗后卻發現被擊穿。這可能是由于試驗者的疏忽，在試驗后，忘記降壓就拉閘所造成的。
    二、交流耐壓試驗結果的分析
    1.被試設備一般經過交流耐壓試驗，在規定的持續時間內不發生擊穿為合格，反之為不合格。被試設備是否擊穿，可按下述情況分析：
    (1)根據試驗時接入的表記進行分析。一般情況下，若電流表突然上升，則表明被試設備擊穿。但當被試設備的容抗XC與試驗變壓器的漏抗XL之比等于2時，雖然被試設備擊穿，電流表的指示也不會發生變化，因為此時回路電抗沒有變化；而當XC與XL的比值小于2時，雖然被試設備被擊穿，電流表的指示反而下降，這是由于此時回路電抗增大所致。上述現象可用圖1-2進行分析，圖中XC為被試品的容抗，XL為試驗變壓器的漏抗。

    當XC/XL＝2，即XL＝XC/2時，被試品擊穿前，回路電抗X=XL－XC=－XC/2，被試品擊穿后，XC＝0，回路電抗X'＝XL－XC＝XC/2。因此擊穿前后，回路電抗的絕對值不變，故試驗回路電流不變。
    當XC/XL＜2，即XL＞XC/2時，被試品擊穿前，設XL＝3XC/4則回路電抗X＝XL－XC＝－XC/4，被試品擊穿后，XC＝0，回路電抗X'＝XL－XC＝3XC/4。由于被試品擊穿后，回路電抗的(絕對值)增大，故試驗回路電流減小，即電流表指示將下降。
    當采用串并聯補償法或被試設備容量較大、試驗變壓器容量不夠時，就有可能出現上述異常現象。當采用電壓互感器或電容分壓器等方法測高壓端部電壓，被試設備擊穿時，其表針指示會突然下降，低壓側的電壓表也能反映出來。
    (2)根據試驗控制回路的狀況進行分析。若過流繼電器整定值適當，則被試設備擊穿時，過電流繼電器要動作，電磁開關跟著就要跳開；若整定值過小，可能在升壓過程中，并非被試設備擊穿，而是由于被試品電流較大，造成電磁開關跳開；若整定值過大，即被試設備放電或發生小電流擊穿，也不會有反映。
    (3)根據被試設備狀況進行分析。在被試過程中，如被試設備發生擊穿聲響，發生斷續放電聲響、冒煙、焦臭、跳火以及燃燒等，一般都是不允許的，當查明這種情況確實來自被試設備絕緣部分(如在絕緣中發現貫穿性小孔、開裂等現象)時，則認為被試設備存在問題或早已被擊穿。
    除此之外，若在被試過程中，出現局部放電，則應按各種不同的被試設備，就其有關規定，進行處理或判斷。
    2.當被試設備為有機絕緣材料，經試驗后，立刻進行觸摸，如出現普遍或局部發熱，都認為絕緣不良，需要處理(如烘烤)，然后再進行試驗。
    3.對組合絕緣設備或有機絕緣材料，耐壓前后期絕緣電阻不應下降30%，否則就認為不合格。對于純瓷絕緣或表面以瓷絕緣為主的設備，易受當時氣候條件的影響，可酌情處理。
    4.在試驗過程中若空氣濕度、溫度、或表面臟污等的影響，僅引起表面滑閃放電或空氣放電，則不應認為不合格。在經過清潔、干燥等處理后，在進行試驗；若并非由于外界因素影響，而是由于瓷件表面釉層絕緣損傷、老化等引起的(如加壓后表面出現局部紅火)，則應認為不合格。
    5.精心綜合分析、判斷。應當指出，有的設備及時通過了耐壓試驗，也不一定說明設備毫無問題，特別是像變壓器那樣有繞組的設備，即使進行了耐壓試驗，也往往不能檢出匝間、層間等缺陷，所以必須匯同其他試驗項目所得的結果進行綜合判斷。除上述測量方法外，還可以進行色譜分析、微水分析、局部放電測量等。

---
