通過在該配電設備真值模擬試驗網上模擬當配電網發生單相接地故障時，單臺自動跟蹤補償消弧裝置容量不夠時，觀察多臺自動跟蹤補償消弧裝置進行自動并聯情況。

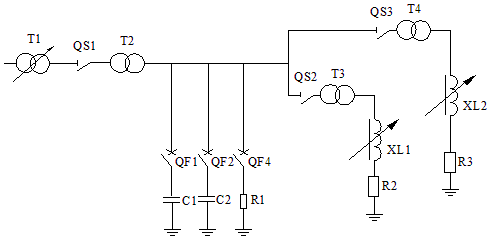

    試驗時，按圖1-1接線，接線時使調壓器T1處于停止狀態。先閉合QS1、QS2、QS3、QF1和QF2，然后啟動調壓器T1的升壓按鈕使其升壓。閉合QF4，這時模擬了該配電網發生U相單相接地故障，觀察此時兩臺自動跟蹤補償消弧裝置是否自動并聯及其對單相接地故障的處理情況，測量自動跟蹤補償消弧裝置自動并聯處理單相接地故障時的噪音值，測量自動跟蹤補償消弧裝置處理單相接地故障時的溫升值，記錄配電網發生單相接地故障時經自動跟蹤補償消弧裝置自動并聯補償配電網后的殘流值，自動跟蹤補償消弧裝置自動并聯對單相接地故障的處理時間，以及故障處理后自動跟蹤補償消弧裝置的自動恢復情況。然后斷開QF4。然后改變接線，可以分別模擬配電網發生V相、W相單相接地故障，觀察此時自動跟蹤補償消弧裝置自動并聯對單相接地故障的處理情況，測量自動跟蹤補償消弧裝置自動并聯處理單相接地故障時的噪音值，測量自動跟蹤補償消弧裝置處理單相接地故障時的溫升值，記錄配電網發生單相接地故障時經自動跟蹤補償消弧裝置自動并聯補償配電網后的殘流值，自動跟蹤補償消弧裝置自動并聯對單相接地故障的處理時間，以及故障處理后自動跟蹤補償消弧裝置的自動恢復情況。然后斷開QF4。最后啟動調壓器T1的降壓按鈕，使其電壓降為零，斷開QF1、QF2、QS1、QS2和QS3。
    試驗時應注意以下幾點：
    ①試驗開始之前，要通知在場的人員要開始試驗了。
    ②試驗開始后，禁止無關人員進入試驗場地。
    ③當自動跟蹤補償消弧裝置出現異常振動情況時，應切斷電源，停止試驗。
    ④當自動跟蹤補償消弧裝置出現異常噪音或噪音值過高時，應切斷電源，停止試驗。
    ⑤當自動跟蹤補償消弧裝置溫升值過高時，應切斷電源，停止試驗。
    ⑥當模擬單相接地故障出現異常時，應立即切斷電源。

---
