系統電容電流是指系統在沒有補償?shù)那闆r下，發生單相接地時通過故障點的無功電流。測量方法很多，這里介紹幾種常用的方法。
    一、單相金屬接地法
    單相金屬接地又分為投入消弧線圈補償接地和不投入消弧線圈兩種。
    1.不投入消弧線圈
    不投入消弧線圈(即中性點不接地)的單相金屬接地測量，其接線如圖1-1所示，圖中，QF為接地斷路器；TV為測量用電壓互感器；TA₁、TA₂為保護和測量用電流互感器；W為低功率因數功率表，用以測量接地回路的有功損耗；TA₁的1、2端子接QF的過流保護。電流、電壓向量圖如圖1-2所示。

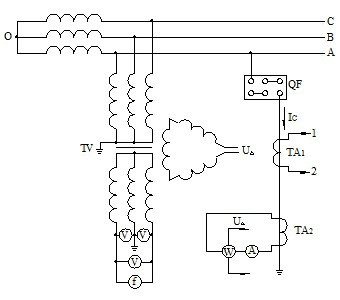

圖1-1 不投入消弧線圈的單相金屬接地測量原理圖

圖1-2 不投入消弧線圈的單相接地的電流、電壓向量圖

 試驗是在系統單相接地下進行的，當系統一相接地時，其余兩相對地電壓升為線電壓。因此，在測量前應消除絕緣缺陷，以免在電壓升高時非接地相對地?fù)舸纬蓛上嘟拥囟搪肥鹿省槭菇拥財嗦菲髂芸煽壳谐拥仉娙蓦娏鳎殞⑷嘤|頭串聯使用，且應有保護。若測量過程中發生兩相接地短路，要求QF能迅速切斷故障，其保護瞬時動作電流應整定為I_C的4～5倍。
    合上接地斷路器QF，迅速讀取圖中所示各表計的指示數值后，接地開關應立即跳閘。 所用表計均不得低于0.5級。測量功率，應用低功率因數功率表。由于三相對地電容不等，一相單相接地難以測得正確的阻尼率，需三相輪流接地測量，取三次測量結果的算術平均值。
    測量結果的計算：
        I_cp＝P／ù₀
        I_cq＝√(I²_C－I²_cp)
        d%＝I_cp／I_cq×100%
    上三式中I_cp——接地電流的有功分量(安)；
            I_cp——接地電流的無功分量(安)；
            I_c——系統總接地電流(安)；
            P——接地回路的有功損耗(瓦)；
            ù₀——中性點不對稱電壓(伏)；
            d%——系統的阻尼率。
    若測量時的電壓和頻率不是額定值，則需將測得的電流 折算到額定電壓和額定頻率下的數值，即
        I_Ce＝I_C×(U_e／U_av)×(?_e／?)
    式中 I_Ce——電壓和頻率為額定值時的系統接地電容電流(安)；
         ?_e——額定頻率(赫茲)；
         U_e——額定電壓(伏)；
         U_av——三相電壓(線電壓)的平均值(伏)。
    由于這種方法，在測量過程中，非接地兩相的電壓要升高，一旦發生絕緣擊穿，接地斷路器雖能切斷短路，但由于沒有補償，另一接地點的電弧如不能熄滅，可能擴大事故。同時由于單相接地產生負序分量，接地電流中將有較大的諧波分量，影響測量結果的準確度，所以一般不采用這種方法。
    2.投入消弧線圈
    中性點投入消弧線圈時，利用單相金屬接地，測量系統的電容電流的原理接線如圖1-3所示。圖中1、2端子接過流保護，其值整定為接地電流的4～5倍，瞬時跳閘。接地時的電流電壓向量圖如圖1-4所示。

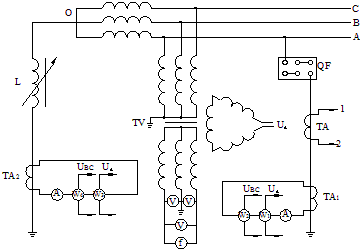

圖1-3 投入消弧線圈的單項金屬接地測量原理圖
W1、W3——低功率因數功率表；W2、W4——普通功率表

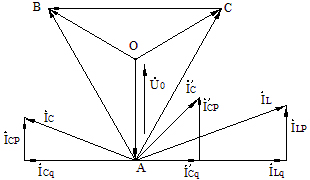

圖1-4 投入消弧線圈的單相接地的電流、電壓向量圖

 按圖1-3的試驗接線，測量出補償電流和殘余電流回路的有功功率及無功功率，從而計算出補償電流、殘余電流的有功分量及無功分量、系統的電容電流和阻尼率。

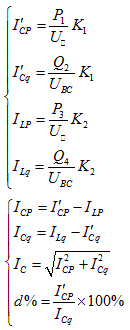

    測量結果的計算：

    式中I'_CP——殘余電流的有功分量(安)；
        I'_cq——殘余電流的無功分量(安)；
        I_LP——補償電流的有功分量(安)；
        I_Lq——補償電流的無功分量(安)；
        I_CP——電容電流的有功分量(安)；
        I_cq ——電容電流的無功分量(安)；
        I_c——電容電流的有效值(安)；
        P₁、P₃——功率表W₁、W₃測的殘余電流和補償電流回路的有功功率(瓦)；
        Q₂、Q₄——功率表W₂、W₄測的殘余電流和補償電流回路的無功功率(乏)；
        d%——被測系統的阻尼率；
        K₁、K₂——電流互感器LH₁、LH₂的變流比。
        這種測量方法，比不投入消弧線圈的金屬接地安全準確，也更符合實際運行狀態。其注意事項：
    (1)試驗前應消除系統的絕緣缺陷；
    (2)試驗中所用儀表應不低于0.5級，電壓、電流互感器不低于1級；
    (3)接地斷路器三相觸頭串聯使用，并有兩相接地保護，其動作電流整定為單相接地電容電流的4～5倍，瞬時跳閘；
    (4)測試時，系統只保留測量用的一臺消弧線圈，其余的應退出運行；
    (5)根據估計或用其他方法測量的系統電容電流，確定測試用消弧線圈的分頭，使其盡量靠近(不能達到)全補償狀態；
    (6)如果測量時系統的電壓和頻率不是額定值，則計算出的電容電流，應按前面相同的方法折算為額定電壓及額定頻率時的電流。
    二、中性點外加電容法
    中性點外加電容法測量系統的電容電流，是在系統無補償?shù)那闆r下，在變壓器的中性點對地接入適當?shù)碾娙萘浚瑴y量中性點的對地電壓，然后用計算的方法間接得到系統的電容電流。外加電容一般取系統估算的對地電容C=(C_A+C_B+C_C)的1/2倍、1倍、2倍。在每個電容下測量一次中性點的對地電壓(位移電壓)，根據系統的不對稱電壓和測得的各個位移電壓，計算系統的電容電流，然后取這些電流的平均值作為該系統的電容電流。中性點外加電容等值電路如圖1-5所示。

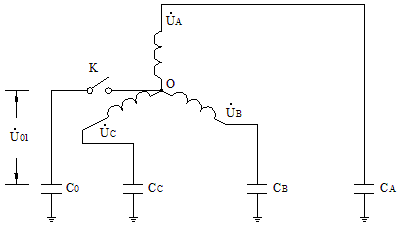

圖1-5 中性點外加電容等值電路

 由于三相對地電容C_A、C_B、C_C和外加電容C_o的損耗電阻很小，可以忽略不計。對中性點用基爾霍夫第一定律，可得中性點位移電壓ù₀₁，即
        (ùA＋ù₀₁)jωC_A＋(ùB＋ù₀₁)jωC_B＋(ùC＋ù₀₁)jωC_C＝0
        ùAC_A＋ùBC_B＋ùC_CC＋(C_A＋C_B＋C_C)ù₀₁＝0
    于是ù₀₁＝－(ùAC_A＋ùBC_B＋ùC_CC)／(C_A＋C_B＋C_C＋C₀)        (13-14)
    當C₀=0時，中性點電壓即是不對稱電壓
        ù₀＝－(ùAC_A＋ùBC_B＋ùC_CC)／(C_A＋C_B＋C_C)        (13-15)
    將式(13-14)除以式(13-15)得
        ù₀₁／ù₀＝(C_A＋C_B＋C_C)／(C_A＋C_B＋C_C＋C₀)
    因為C＝(C_A＋C_B＋C_C)
    所以ù₀₁＝ù₀[C／(C＋C₀)]；C＝(C₀ù₀₁)／(ù₀－ù₀₁)        (13-16)
    系統電容電流為I_C＝ωCUφ        (13-17)
    式(13-16)及式(13-17)中的C為系統對地電容，由式(13-17)可見，根據外加電容C₀和測出的中性點不對稱電壓U₀及位移電壓U₀₁，便可計算出系統的電容電流I_C。
    從式(13-17)還可知，C與系統頻率無關，即使中性點有高次諧波電壓，也不影響測量結果。因此，中性點外加電容法是現場常用的測量方法，其原理接線如圖1-6所示。

圖1-6 中性點外加電容法是現場常用的測量原理

 圖中K₁為中性點開關；K₂為靜電電壓表V的開關；K₃為外加電容C₀的開關；C'為保護電容，電容量為幾千微微法，電壓不低于被試系統的相電壓；g為放電管；外加電容C₀的額定電壓不低于2千伏。
    測量步驟：
    (1)按實際的試驗接線圖接入測量設備及靜電電壓表；
    (2)合上K₁、K₂，讀取中性點不對稱電壓U₀；
    (3)合上K₃，即投入外加電容C₀，讀取此時中性點位移電壓U₀₀₁，讀完立即斷開K₃；
    (4)另接一預選的外加電容，再合上K₃，讀取此時中性點的位移電壓U₀₁₂、U₀₁₃……等。照此方法，直至測完預選的外加電容下的每個位移電壓后，立即斷開K₃、K₂、K₁。
    根據測得的中性點位移電壓，和在不同外加電容下測量的位移電壓，按式(13-16)計算系統的三相對地電容C。取各次計算電容的平均值作為該系統的對地電容，然后以電容平均值按式(13-17)計算系統的電容電流I_C。
    測量時，操作人員應帶絕緣手套并站在絕緣墊上。
