變壓器受短路沖擊時，如果短路電流小，繼電保護正確動作，繞組變形將是輕微的;如果短路電流大。繼電保護延時動作甚至拒動，變壓器繞組變形將會很嚴重。甚至造成繞組損壞。對于輕微的變形，如果不及時檢修，恢復墊塊位置，緊固繞組的壓釘及鐵軛的拉板、拉桿，加強引線的夾緊力，在多次短路沖擊后，由于累積效應也會使變壓器損壞。因此診斷繞組變形程度、制訂合理的變壓器檢修周期是提高變壓器抗短路能力的一項重要措施。
     由于繞組中漏磁的存在，載流導線在漏磁作用下受到電動力的作用，特別是在繞組突然短路時，電動力最嚴重。漏磁通常可分解為縱軸分量和橫軸分量。縱軸磁場使繞組產生輻向力，而橫軸磁場使繞組受軸向力。軸向力使整個繞組受到張力P1，在導線中產生拉伸應力。而內繞組受到壓縮力P2，導線受到擠壓應力。
     軸向力的產生分為兩部分，一部分是由于繞組端部漏磁彎曲部分的輻向分量與載流導體作用而產生。它使內外繞組都受壓力：由于繞組端部磁場最大，因而壓力也最大，但中部幾乎為零，繞組的另一端力的方向改變。軸向力的另一部分是由于內外安匝不平衡所產生的輻向漏磁與載流導體作用而產生，該力使內繞組受壓，外繞組受拉;安匝不平衡越大，該軸向力也越大。
     因此，變壓器繞組在出口短路時，將承受很大的軸向和輻向電動力。軸向電動力使繞組向中間壓縮，這種由電動力產生的機械應力，可能影響繞組匝間絕緣，對繞組的匝間絕緣造成損傷;而輻向電動力使繞組向外擴張，可能失去穩定性，造成相間絕緣損壞。電動力過大，嚴重時可能造成繞組扭曲變形或導線斷裂。

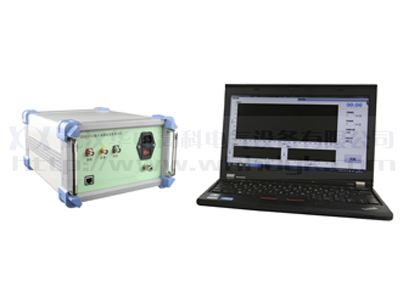

     對于由變壓器出口短路電動力造成的影響，判斷主變壓器繞組是否變形，過去只采取吊罩檢查的方法，目前采用繞組變形測試儀進行分析判斷，通過對主變壓器的高、中、低壓三相的九個繞組分別施加10kHz至lkHz高頻脈沖，由計算機記錄脈沖波形曲線并儲存。通過打印，將波形繪制出圖，顯示正常波形與故障后波形變化的對比和分析，試驗人員根據該儀器特有的頻率和波形，能比較科學地準確判斷主變壓器繞組變形情況。

---
