線路繼電保護產品動模試驗中模擬斷路器的主要技術要求
　　1、裝設在模擬線路上的斷路器應為分相操作式。裝設在其他位置的斷路器可為三相操作式，任一組模擬斷路器在進行三相合閘時，三相觸頭閉合時間之差應小于5ms.特殊試驗，可根據需要增大時差。
　　2、用以切除短路故障的斷路器應有足夠的遮斷容量，在觸頭斷開20ms、以內能可靠滅弧，總的跳閘時間不大于50ms.
　　對于500kV線路，若專門考核繼電保護在線路空載合閘時的技術性能，則模擬斷路器需要考慮合閘電阻。
　　3、模擬斷路器應具有輔助觸點，其跳合閘回路和跳合閘電流值應與原型一致。
　　4、模擬短路故障的斷路器，其合閘時間應相對穩定。連續合閘十次，其合閘時間的最大差值不宜超過1ms.
　　模擬短路回路的所有連接線應有足夠大的截面，所有連接點，包括斷路器的觸頭應接觸可靠。防止出現較大的接觸電阻，在電壓互感器裝設點發生金屬性單相接地短路及三相短路時，故障相的殘壓不大于額定值的0.2%.

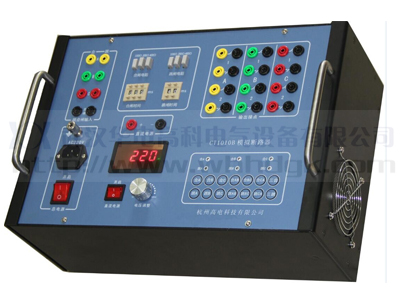

　　MNQ-H模擬斷路器主要用于電力系統斷電保護裝置或成套繼電保護屏的整組試驗，可真實地模擬斷路器的跳合閘時間。在整組試驗時模擬高壓斷路器的跳閘及合閘，以避免由于重復的整組試驗造成斷路器反復分合帶來的不良影響。

---
