直流電橋法是至今仍廣泛應用的一種測距方法。它是基于電纜沿線均勻，電纜長度與纜芯電阻成正比的特點，將電纜短路接地故障點兩側的環線電阻引入直流電橋，測量其比值。由測得的比值和電纜全長，可算出測量端到故障點的距離。

電橋法有多種接線，普遍使用的是繆雷環線法。對低電阻性接地用低壓繆雷環線法，電源電壓不超過1kV；高電阻性接地用高壓繆雷環線法，電壓可達數千伏甚至上萬伏。普通的單臂和雙臂電橋，多數外接數十伏到數百伏的直流電源，以2~3kΩ作為劃分高阻和低阻的界線是適當?shù)摹Ｒ驗檫@時恰能得到電橋測量所必需的10~50mA的測量電流，電橋足夠準確。電阻大于3kΩ，則電橋靈敏度不夠，顯然，要增大電流，方法不外是提高電壓或降低電阻。降低電阻的方法，提高電壓就是高壓繆雷環線法，它與低壓繆雷環線法沒有本質區別，只是儀器能承受高壓。

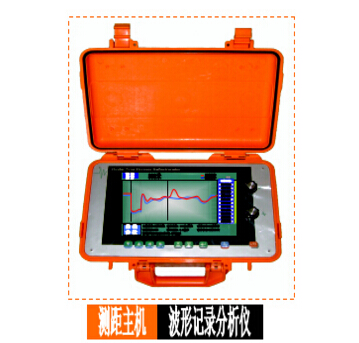

GZY-H+多次脈沖電纜故障測試儀是將沖擊高壓閃絡法中的復雜波形變成極其簡單最易掌握的低壓脈沖法短路故障測試波形。所有復雜電纜故障都可以變成極其簡單的故障性質，波形直觀明了，無需分析判斷；使現場檢修人員工作效率大大提高，使工作變得有趣。一般的電纜低阻故障測試，利用低壓脈沖法，就可以根據回波的極性非常容易地判斷出故障點距測試端的距離來。但是，對于高阻故障，故障點的等效阻抗與電纜的特性阻抗是基本匹配的，使用低壓脈沖法時無故障點的回波。

多次脈沖法的先進之處在于現場測試獲得的故障波形使操作者有更多的選擇余地，不再為獲得一個理想二次脈沖波形而不斷在測試中調節測試脈沖的延遲時間，不用配備笨重的中壓延弧設備。降低了對操作人員的技術和經驗要求，提高了現場故障的判斷準確率。任何人都能方便、準確地判讀波形，標定故障距離，達到快速準確測試電纜故障的目的。
