測量金屬氧化物避雷器絕緣電阻的目的，是了解其內部是否受潮和瓷質裂紋。規程中規定，對35kV以上的MOA用5000V兆歐表測量，測得的絕緣電阻值不應低于2500MΩ；對35kV及以下的MOA用2500kV兆歐表測量，測得的絕緣電阻值不低于1000MΩ，在測試中，應先將瓷套擦干凈，防止測量中產生誤差。

直流1mA電流電壓及75%U_1mA電壓下的泄漏電源

測量MOA的U_1mA，主要是檢查其閥片是否受潮，確定其動作性能是否符合要求，測量1mA電流時的電壓，即當金屬氧化物避雷器通過1mA直流時所施加的電壓，稱之為臨界動作單壓U_cr，也就是無間隙避雷器的殘壓，測量金屬氧化物避雷器殘壓及泄漏電流接線原理如圖6-19所示。

當電流表指示達到1mA時，讀取加在避雷器兩端的電壓值U_cr，規程中規定，U_cr值與交接試驗初始值或制造廠規定值比較變化不應大于±5%與交接試驗初始值或制造廠規定值比較變化不應大于±5%。

測量殘壓下的泄漏電流。測量時，將所測得的電壓U_cr乘以75%，此電壓值施加于避雷器兩端，讀取此時的電流值，即75%U_cr時的泄漏電流值，此值不應大于50μA。那么，為什么要測75%U_cr下的泄漏電流呢？金屬氧化物閥片的電阻值與通過的電流有關，從金屬氧化物閥片U-I特性曲線中可以看出，電流大時電阻小，電流小時電阻大，在運行電壓U₁下閥片相當于一個很高的電阻，閥片中流過很小的電流，而當雷電流I₃流過時，它又相當于很小的電阻維持一適當的殘壓U₂，從而起到保護設備的作用，在電壓降低25%時，合格的MOA的泄漏電流大幅度降低，從1000μA降至50μA以下，故在75%U_1mA下的泄漏電流是考核避雷器是否合格的關鍵點，若U_1mA電壓下泄漏電流明顯增大，則可能是避雷器閥片受潮、老化或瓷質有裂紋。

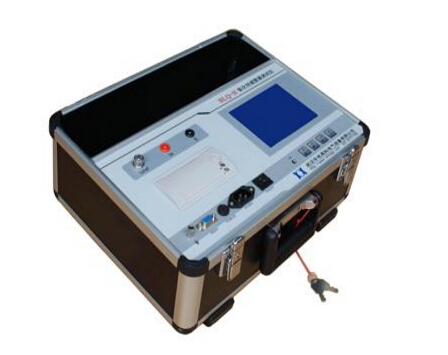

BLQ-H氧化鋅避雷器測試儀
