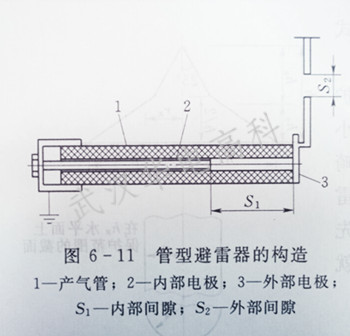

管型避雷器由產氣管、內部間隙和外部間隙三部分組成，如圖6-11所示。產氣管可用纖維、有機玻璃或塑料制成。內部間隙已裝在產氣管的內部，一個電極為棒型；另一個電極為環形。外部間隙S2裝在管型避雷器與帶電的線路之間。正常情況下它將管型避雷器與帶電線路絕緣。

管型避雷器的工作原理:當線路上遭受雷擊時，大氣過電壓使管型避雷器的外部間隙和內部間隙擊穿，雷電流通入大地。接著供電系統的工頻續流在管子內部間隙處發生強烈的電弧，使管子內壁的材料燃燒，產生大量滅弧氣體。由于管子容積很小，這些氣體的壓力很大，因而從管口噴出，強烈吹弧，在電流經過零值時，電弧熄滅。這時，外部間隙吊的空氣恢復了絕緣，使管型避雷器與系統隔離，恢復系統的正常運行。

由于管型避雷器放電時是依靠電力系統的短路電流在管內產生氣體來消弧的，那么，如果電力系統的短路電流很大，產生的氣體就很多，壓力很大，這樣就有可能使管型避雷器的管子爆炸；如電力系統的短路電流很小，產生的氣體就較少，這樣將不能達到消弧的目的，并可能使管型避雷器因長期通過電流電流而燒毀。因此，為了保證管型器可靠地工作，在選擇管型避雷器時，其開斷續；流的上限，應不小于管型別利器安裝處短路電流最大有效值（考慮非周期分量）；開斷續流的下限，應不大于管型避雷器安裝處短路電流的可能最小值（不考慮非周期分量）。
