變頻串聯諧振交流耐壓試驗，交聯乙烯電纜的交流耐壓的裝置設備應用：

1、10kV電纜 300mm2 長度不大于3.0km，試驗電壓為21.75kV，試驗頻率為30Hz～300Hz

(1)電纜長度： 3km 截面積： 300mm2 對應的電容量范圍為1.11μF,最高耐壓試驗值21.75kV

(2)諧振頻率：1/6.28×√20×1.11×10-6=33.7Hz 33.7Hz下最大被試電容量時的試驗電流：33.7×6.28×1.11×10-6×21.75×103=5.2A。

(3)選擇設備：30kW變頻電源； 50kV/1.2A電抗器六臺并聯； 30kVA（3kV/10A）激勵變； 150kV分壓器；

2、35kV電纜 300mm2 長度不大于1km，試驗電壓為52kV，試驗頻率為30Hz～300Hz。

(1)電纜長度：1km 截面積： 300mm2 對應的電容量范圍為0.19μF， 最高耐壓試驗值52kV

(2)諧振頻率：1/6.28×√80×0.19×10-6=40.8Hz 40.8Hz下最大被試電容量時的試驗電流：40.8×6.28×0.19×10-6×52×103=2.5A。

(3)選擇設備：30kW變頻控制源；50kV/1.2A電抗器 二臺串三組并聯；30kVA（3kV/10A）激勵變； 150kV分壓器；

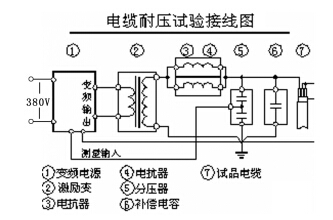

3、電纜耐壓時電抗器選用說明

（1）上述配置是按照最長電纜計算出的配置方案；

（2）對短電纜試驗時，為了達到諧振，一般將三節電抗器串聯（三節電抗器串聯時，與150kV分壓器的電容量可以自身諧振）；

---
