變壓器的空載試驗，是從變壓器的任意一側繞組施加額定電壓 ，其他繞組開路，測量變壓器的空載損耗和空載電流的試驗。那么在試驗過程中需要注意的事項有哪些？

 變壓器空載試驗注意事項：

（1）試驗應在額定分接頭下進行，施加電壓要求為正弦波形額定電壓，如果不能滿足要求，則應將測量結果進行換算。

（2）試驗中要求電壓保存穩定，三相電壓對稱平衡，即負序分量不超過正序分量的5%，三相電壓相差不超過2%。如果三相電壓稍有不平衡，試驗電壓可取三相電壓的算術平均數，或用a、c相的線電壓值。

（3）測量?jī)x表的準確度應在0.5級以上，互感器的準確度應在0.2級以上，對于容量較大的變壓器，應使用低功率因數的瓦特表。

（4）試驗接線時，瓦特表的鏈接萹蓄使其電流線圈和電壓線圈兩點間的電位差最小尤其在瓦特表電壓回路有附加電阻時更應注意。

（5）因?yàn)榭蛰d損耗是瓦特表指示值的代數和，因此，接線時候還必須注意瓦特表電流電壓線圈的極性，若使用互感器，應同時注意互感器極性。

（6）當被試變壓器本身?yè)p耗較小時，為了使測量結果準確，應將測得的損耗值減去試驗儀表本身的損耗。對于中小型變壓器，試驗儀表?yè)p耗約占變壓器空載損耗的1.5%~5%，故必須進行校正。

儀表?yè)p耗值，包括瓦特表和電壓表?yè)p耗，在試驗中可直接測量，即在斷開被試變壓器的情況下，施加試驗電壓，此時所得的讀數即為儀表?yè)p耗。

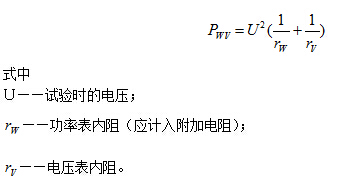

儀表?yè)p耗也可用下式求得



（7）對低壓繞組電壓為6kV及以上的變壓器進行空載試驗時，往往需要直接使用運行設備和系統電源，因?yàn)楸仨毴婵紤]，列出具體試驗方案，除了考慮試驗操作及安全措施外，還應遵守高壓試驗規程和現場運行規程的有關規定。

（8）試驗過程中若發現表計指示異常、被試變壓器有放電聲、異響、冒煙或噴油等情況時，應立即斷開電源停止試驗，查明原因并加以處理，否則不能進行重復試驗。

---
