干式試驗變壓器現場操作圖

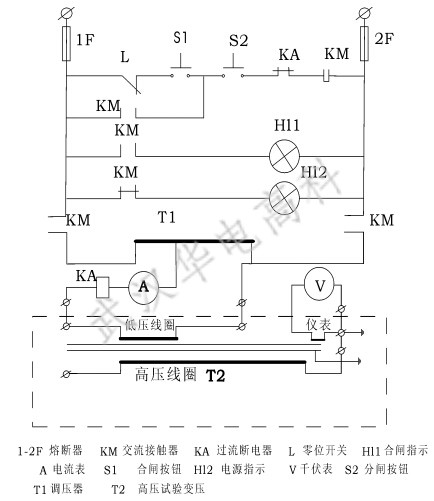

控制線路圖

普通操作臺線路圖：如下

試驗現場布置

１、交流耐壓試驗接線圖

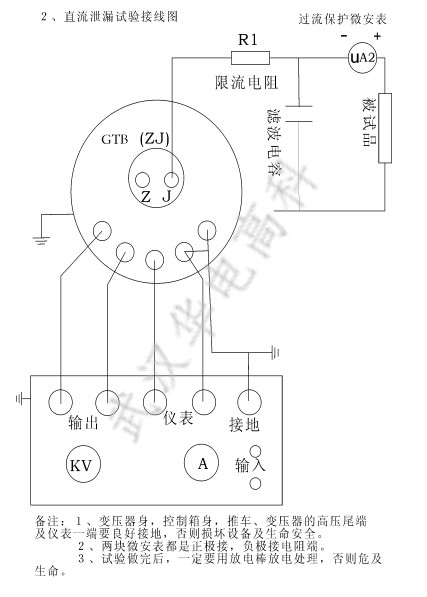

2、直流泄漏試驗接線圖

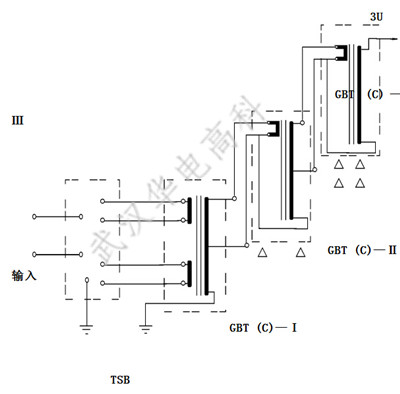

串激組合試驗接圖

⑴、串級接線

ＴＳＢ—操作臺

GBT（Ｃ）—Ⅰ—第一組試變

GBT（Ｃ）—Ⅱ—第二組試變

GBT（Ｃ）—Ⅲ—第三組試變

△—絕緣支架

⑵、概述

為了方便電力系統的現場等級的試驗，我們專們設計和生產用多臺輕型試驗變壓器串激組合GBT（Ｃ）系列試驗設備。由于分散組合能力方便使用，故可適應現場多種需要。每個單元重量輕，運輸和移動方便，使現場能順利取得較高的試驗電源。

⑶、工作原理

GBT（Ｃ）系列高壓試驗裝置，除最高電壓一級外，都在高壓繞組中串繞激磁組。該繞組和后一級試驗變壓器初級線圈參數相同。

由控制箱供給第Ⅰ級試驗變壓器繞組電源。第Ⅰ級高壓繞組尾端和外殼接地，首端和第Ⅱ級試驗變壓器高壓尾及外殼連接。由第Ⅰ 級串激抽頭供給第Ⅱ級低壓繞組的勵磁電源，此時Ⅱ級試驗變壓器輸出為第Ⅰ和第Ⅱ級輸出疊加。同理，可疊加第Ⅲ級。
